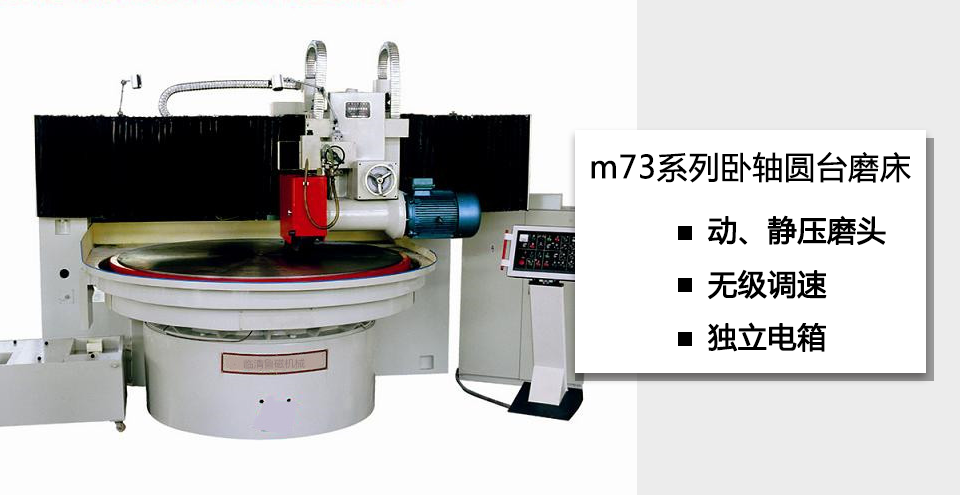

M73200卧轴圆台磨床

产品介绍

M73系列卧轴圆台平面磨床是我公司吸收国内外磨床结构与制造技术开发出的新型系列卧轴圆台平面磨床。圆台ф400-ф1250总体布局型式采用工作台在移动拖板上旋转运动，拖板在床身导轨上做纵向往复移动，磨头沿立柱垂直移动进给布局型式。工作台面可调达到±3o，磨削中凹或中凸，实现有内外锥面要求的工件磨削。本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件的加工，可广泛应用于工具厂、轴承厂、空气压缩机厂和一般机械制造厂等进行精密零件的磨削加工。

卧轴圆台平面磨床是典型的机电一体化产品。它是用砂轮圆周磨削平面，工作时砂轮与工件的接触面较小，提高了工件的磨削精度。它的垂直进给与横向进给两轴联动由步进电机驱动，定位精度高。具有完备的编程及自动加工补偿功能，可自动完成平面磨削。

产品特点

（1）对加工对象的适应性强。本磨床主要加工黑色金属，适用于锯片厂、汽车厂、轴承厂，发动机厂和一般机械厂的产品车间和工具车间作平面精密和成批加工，加工锯片、活塞环、摩擦片及轴承圈等。可加工平面，斜面角度，台阶零件等端面。

（2）加工精度高。它控制进刀量0.001mm，加工后工件表面粗糙度可以达到Ra为0.4ūm,加工后变形小，尺寸统一性好。

（3）生产效率高。(工作台上可同时放置多个工件加工)

（4）经济效益好。

（5）稳定性好。

（6）安全性能高，当垂直或横向进给超过行程时，机床会自动停止。

（7）具有液压自动检测功能，当操作者忘记对工作台面充磁或开启工作台液压时，机床将自锁，并进行报警。

（8）操作者劳动强度低，单人可控制多机。

（9）工作环境好，工作时没有磨削粉末，噪音小。

（10）便于生产管理的现代化。

产品优势

M73系列卧轴圆台平面磨床，床身、立柱、横梁、拖板等铸件全部采用树脂砂工艺铸造，材质好、强度高。工作台拖板与床身水平导轨，采V一平不胫而走导轨，运行吸震性好。磨头与立柱垂直导轨、采用镶钢淬硬滚动结构，接触刚性好、运动精度高，移动轻便、进给灵活润滑简便可靠，使用寿命长。

产品用途

适用于磨削圆形薄片工件，并可利用工作台倾斜磨出厚薄不等的环形工件。

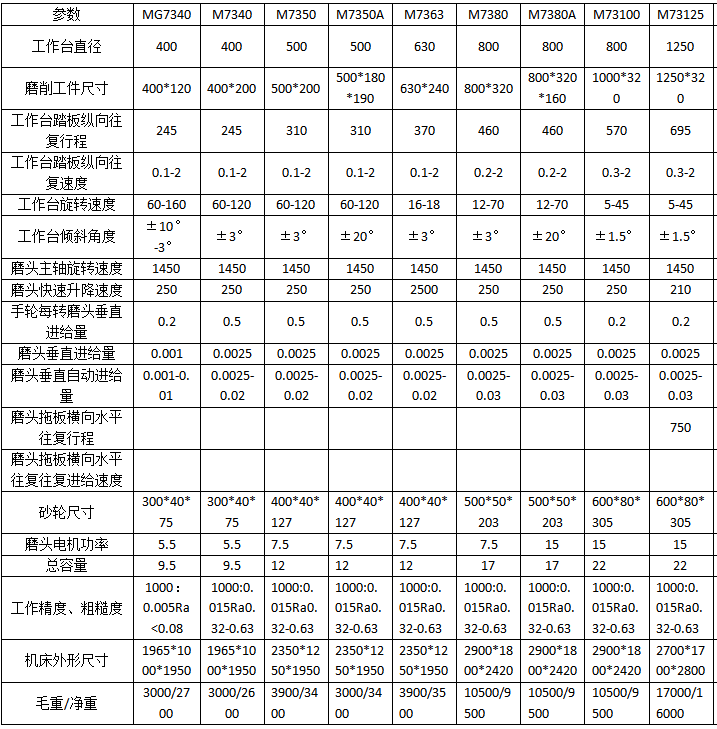

产品规格

买家须知

【特别说明】

1、因各家产品定制规格不同，产品大小形状各有差异，产品以实物为准。

2、因型号规格不同，市场经常波动，实际价格以当时合同为准。
